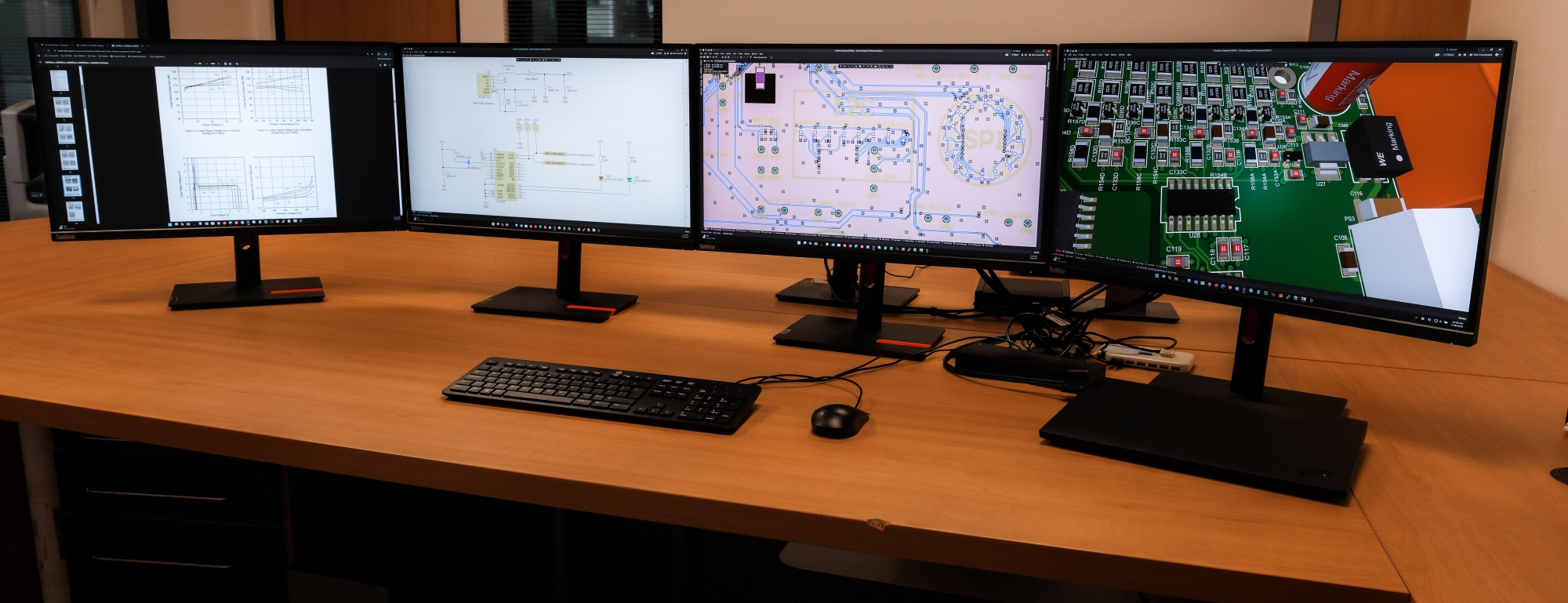

PCB lay-out design

PCB lay-out design

In huis kunnen wij uw lay-out ontwerpen conform de aangeleverde specificaties. Doordat wij het hele traject van idee tot functionele PCB doorgronden, wordt tijdens het lay-out design rekening gehouden met diverse items, bijvoorbeeld digitaal en analoog, HF, EMI, impedance matching, voedingen en kleine signalen, en met de (machinale) maakbaarheid van een PCB.

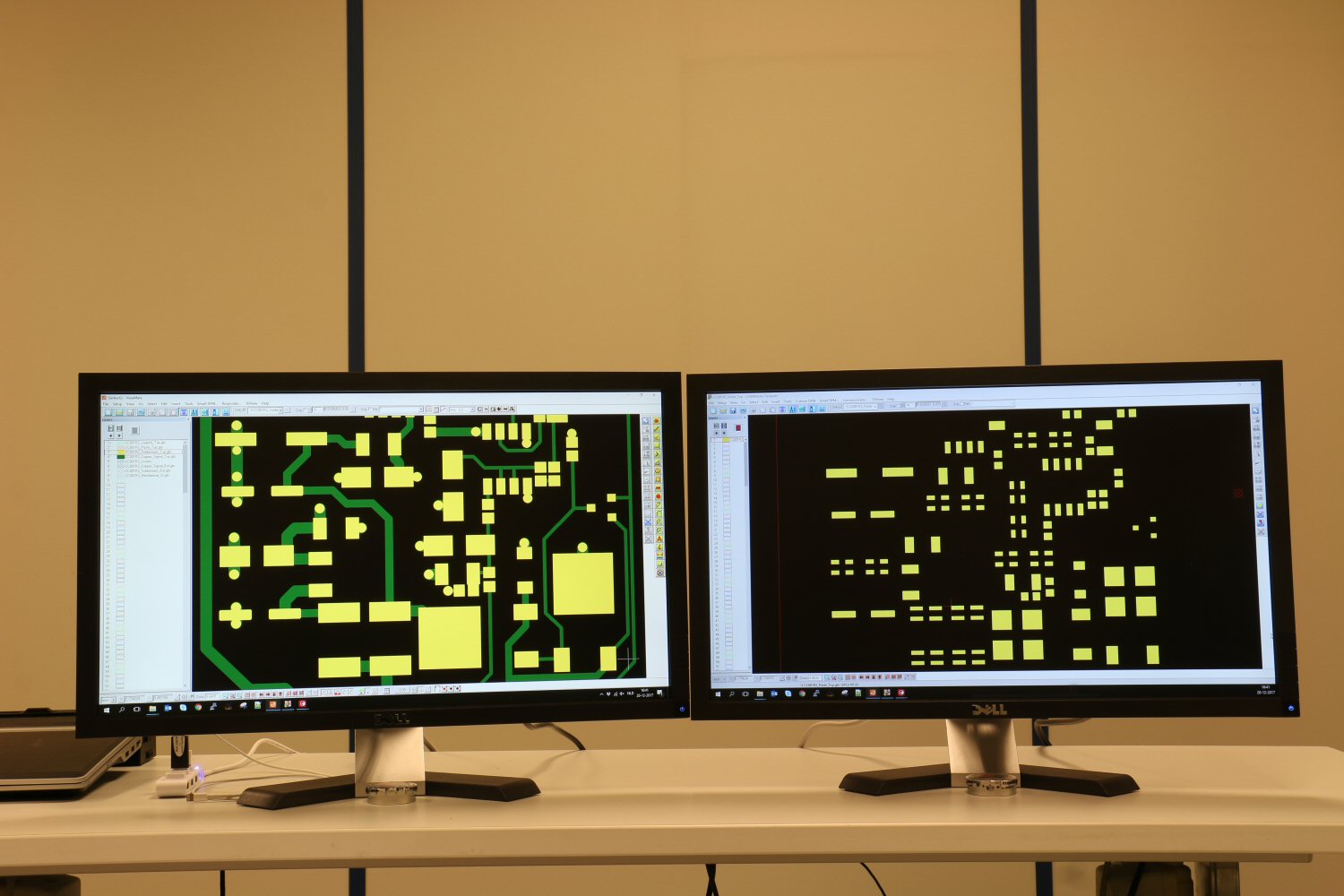

Data analyse
